Acoustique : Sylomer et Boîtes à ressorts

Le gérant de SODECOUPE bénéficie d’une solide expérience de plus de 20 ans dans le domaine anti-vibratoire avec les produits SYLOMER en France; il a pu ainsi entretenir des relations avec de nombreux acousticiens, et des fabricants de produits acoustiques.

Grace à cette expérience, SODECOUPE

peut réaliser des préconisations de SYLOMER et de boîtes à ressorts.

Toutefois, SODECOUPE ne peut, en aucun cas se substituer à un acousticien ; et tous les calculs doivent être soumis à un acousticien, afin que celui vérifie l’adéquation et la conformité de la préconisation dans l’ensemble du projet ; en effet seul l’acousticien en charge du projet possède une vision globale de celui-ci

La gamme de produits acoustiques proposés par SODECOUPE peut se répartir en trois familles :

Le SYLOMER
La gamme ISOTOP
Les matériaux acoustiques aériens

Isolation vibratoire et amortisseur de chocs

Définition du SYLOMER®

Ce n’est pas un caoutchouc, mais il fait partir de la famille des élastomères ; plus précisément, c’est un POLYETHERURETHANE CELLULAIRE.

Son chainage moléculaire lui confère d’excellentes propriétés de filtration et d’amortissement.Si les concurrents ont réussi à imiter les performances du SYLOMER, ils n’ont pas néanmoins réussi à copier sa longévité. En effet le SYLOMER® a été utilisé sous les voies des tous premiers tramways en France, comme celui de Grenoble en 1984. Et après 26 ans d’utilisation les performances sont toujours identiques, car son fluage est inférieur à 3% après 20 ans !!

Choix du bon SYLOMER® ?

Il faut impérativement connaître les points ci-dessous, et nous adresser une demande par mail, afin que l’on réalise en interne les calculs avec le logiciel de sélection.

Charge à reprendre (permanente + exploitation pour le bâtiment)
Surface totale disponible
Fréquence de rotation pour les machines tournantes
Fréquence propre à obtenir (quand il n’y a pas de fréquence excitatrice, par exemple pour le bâtiment)
Performance à obtenir (généralement indiquée dans le CCTP quand un acousticien a étudié le projet)

Utiliser le SYLOMER® est un gage de longévité du matériau et des infrastructures

Nouvelle appellation	Densité en kg/m3 (à titre indicatif)	Charge Statique permanente en T/m2 et N/mm²	Surcharge exceptionnelle en T/m2 et N/mm²	Compression set en %	Facteur de perte mecanique (SU)	Fluage sous 10ans en %
SR11	150	1 / 0,01	50 / 0,5	< 5	0,25	< 3
SR18	180	1,8 / 0,018	75 / 0,75	< 5	0,23	< 3
SR28	220	2,5 / 0,028	100 / 1	< 5	0,21	< 3
SR42	280	4,2 / 0,042	200 / 2	< 5	0,16	< 3
SR55	300	5,5 / 0,055	200 / 2	< 5	0,17	< 3
SR110	400	11 / 0,11	300 / 3	< 5	0,13	< 3
SR220	510	22/ 0,22	400 / 4	< 5	0,13	< 3
SR450	680	45 / 0,45	500 / 5	< 5	0,11	< 3
SR850	900	80 / 0,85	600 / 6	< 5	0,12	< 3
SR1200	1100	120 / 1,2	600 / 6	< 5	0,09	< 3

LA RÉSISTANCE DU SYLOMER

La très grande résistance du SYLOMER® est une des principales raisons de son succès.

Dans le bâtiment il peut être déposé directement au sol, car il est insensible à la pénétration de l'eau ou de la boue; il ne craint pas le gel ; il supporte également les surcharges accidentelles jusqu'à 50 fois sa charge nominale. Dans l'industrie, il résiste à tous les hydrocarbures, huiles, graisses, lessives alcalines et fluides frigorigènes

La perfection n'existant pas sur terre il ne résiste pas à l'Acétone et au Trichloréthylène.
Plage de température de -30 à +70°C

Classement au feu : M4 il est normalement inflammable comme du bois, mais ne dégage aucune vapeur toxique.

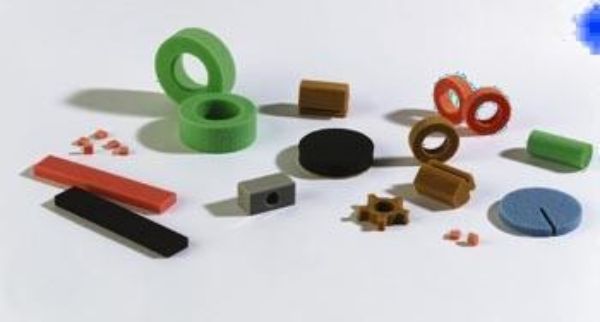

Le conditionnement du SYLOMER®

Ce matériau est fabriqué en rouleau de 5m x 1.5m en 25mm d'épaisseur, La société peut le découper en surface, et, également, dans l’épaisseur. Elle réalise aussi des collages pour obtenir des épaisseurs de plus de 25mm.

Autres avantages du SYLOMER®

Très grande résistance à l'abrasion, il est d'ailleurs utilisé dans des pinces de préemption des carreaux de plâtres, comme garnissage de crible etc…
L'amortissement " d " correspond à la moitié du facteur de perte mécanique F = 2 x d. Cette grandeur caractérise la faculté d'un résilient à absorber l'énergie produite par une machine lorsque celle-ci rentre en résonance.

Forte résistance au glissement
Forte résistance au déchirement
Compatible avec de nombreuses colles, ce qui lui permet d'être posé facilement et de pouvoir s'adapter sur n'importe quel support (métallique, plastique etc …)

SECTEURS D’APPLICATION DU SYLOMER®

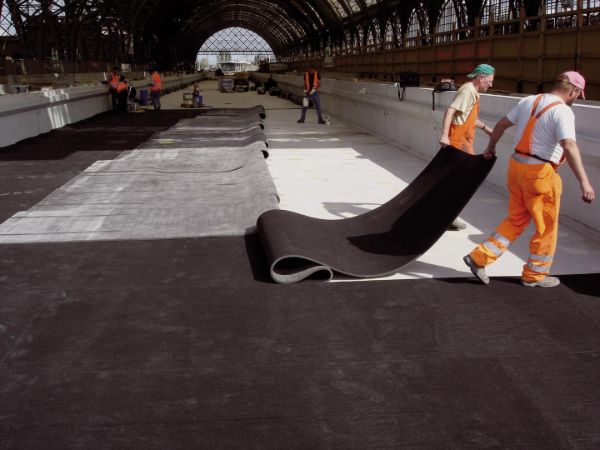

Ferroviaire : Il est utilisé sous de nombreuses voies de chemins de fer afin d'atténuer les fréquences vibratoires générées par le passage des trains à proximité des habitations. Nous le retrouvons également sur la quasi-totalité des voies de TRAMWAYS des 30 dernières années

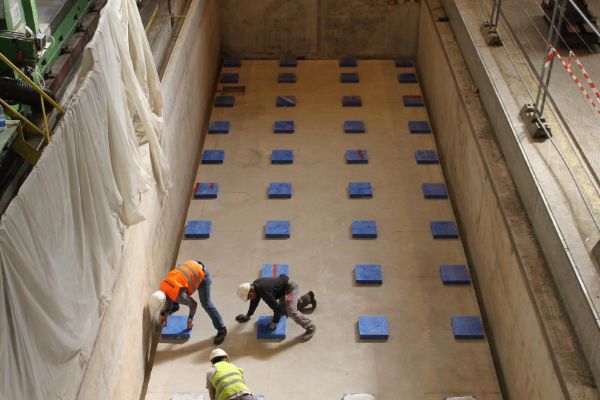

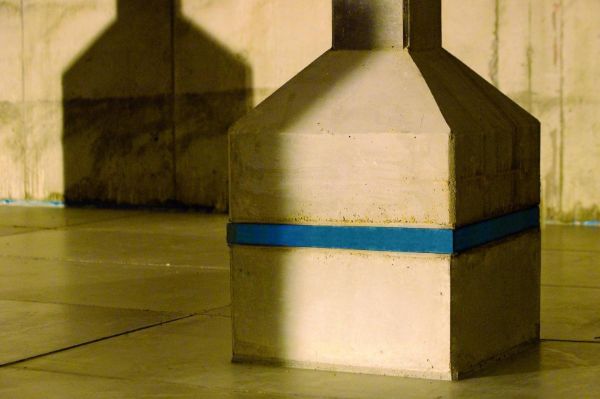

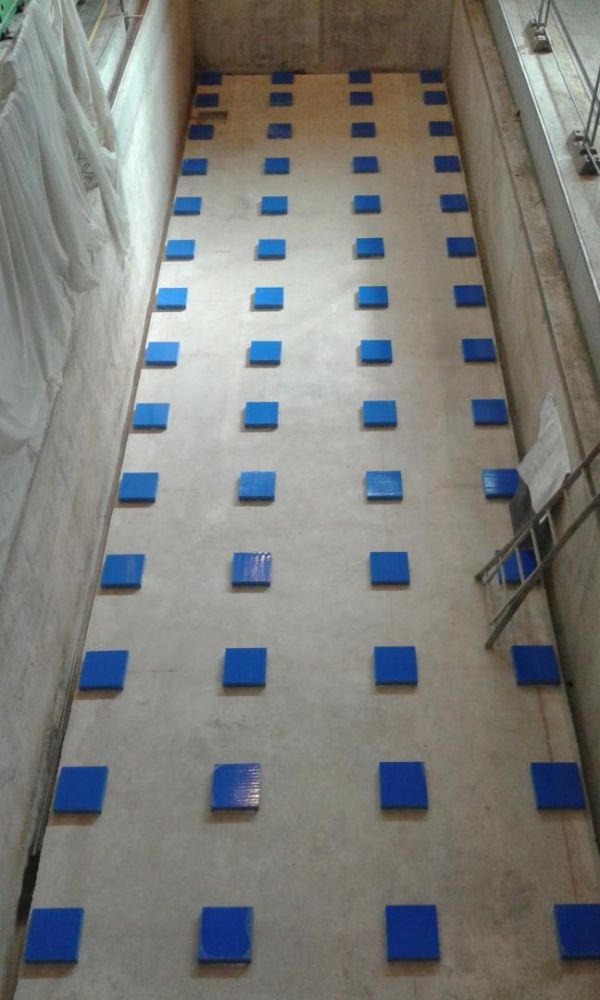

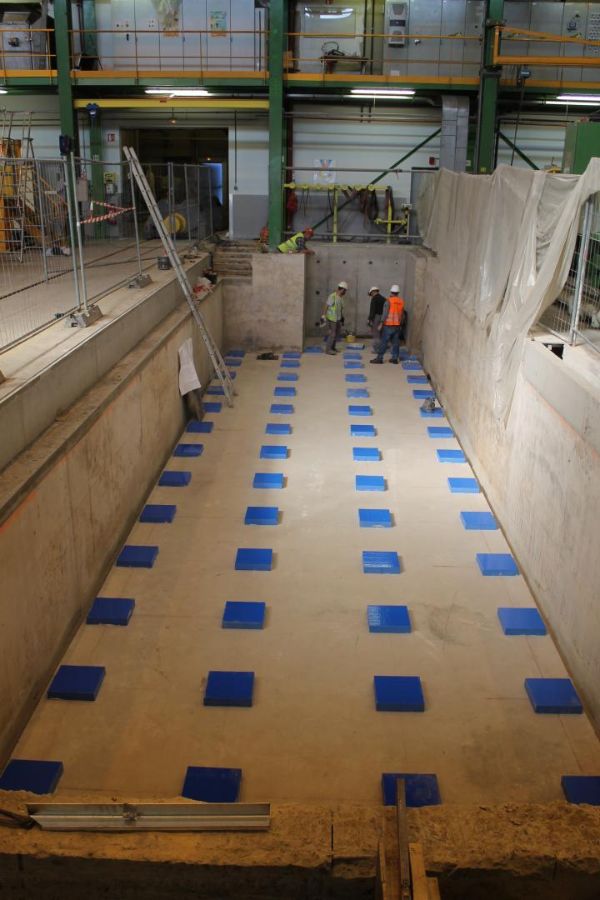

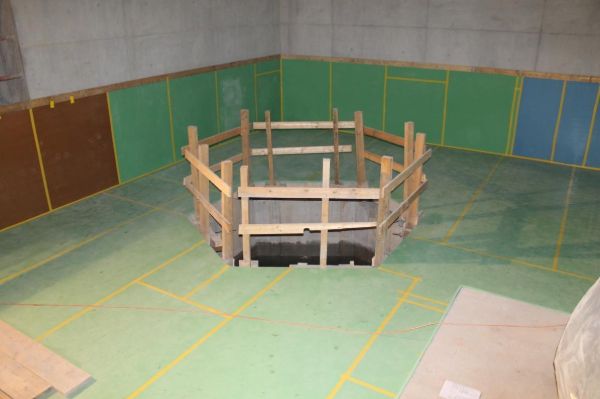

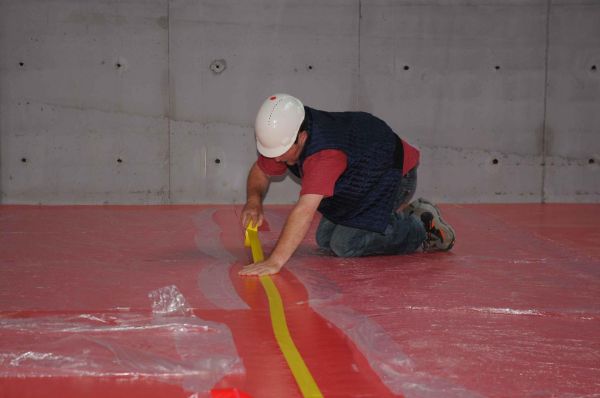

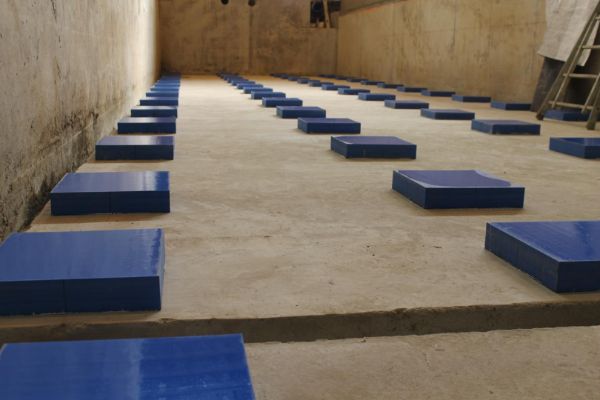

Bâtiment : Il est utilisé en coffrage perdu au niveau des fondations de nombreux bâtiments. Filtration active pour les salles de concert afin d'éviter de transmettre les vibrations aux bâtiments contigus. Filtration passive pour les immeubles d'habitation à proximité du métro et pour les hôpitaux très sensibles aux bruits solidiens, mais également les banques, centres informatiques, etc

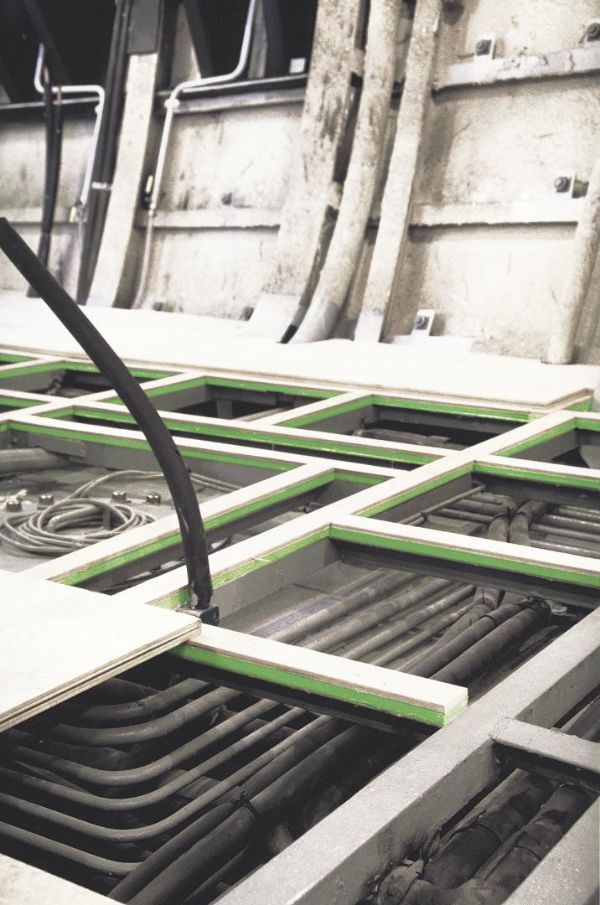

Energie : Isolation des transformateurs

Tertiaire : Les systèmes de climatisation sont générateurs de nombreuses transmissions solidiennes qui doivent être atténuées par des patins de SYLOMER ®. Il en est de même pour les ascenseurs

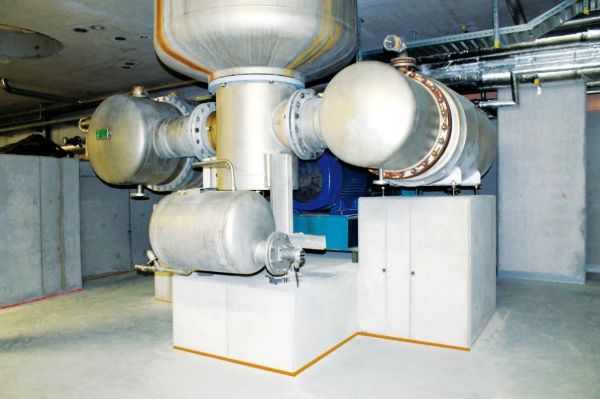

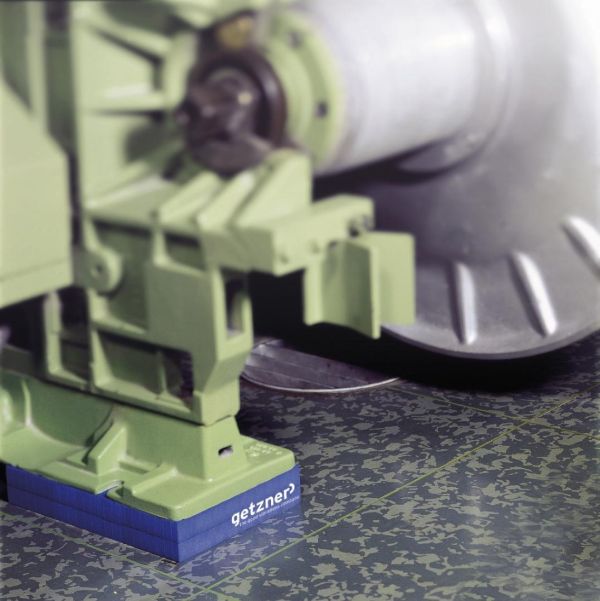

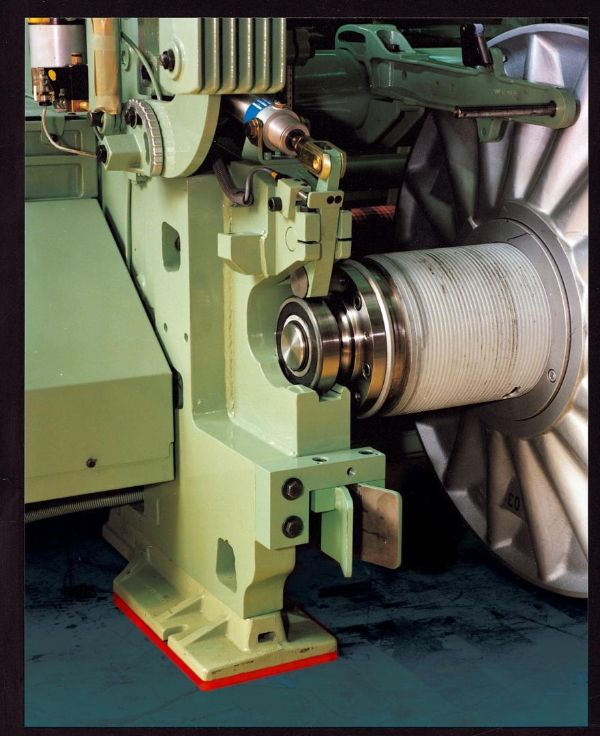

Industrie : il peut être disposé directement sous des machines pour les moins dynamiques, mais il est impératif que les machines telles que des presses, groupes électrogènes ou machines à laver industrielles soient fixées rigidement sur un massif béton et que l'on vienne disposer le SYLOMER® sous celui ci.
Constructeur d'engins agricoles et TP : Les tracteurs et autres pelles mécaniques deviennent des bijoux de technologie qu'il faut protéger des vibrations solidiennes extérieures mais également intérieures (bruit moteur). La médecine du travail requiert également de diminuer les vibrations auxquelles peuvent être soumis les conducteurs.

AUTRES PRODUITS DE LA GAMME SYLOMER® ?
LE SYLODYN®

Ce produit est très proche du SYLOMER® mais sa raideur statique, très proche de sa raideur dynamique constitue sa principale caractéristique est que Il se comporte donc quasiment comme un ressort métallique.

Voir ci-dessous le tableau récapitulatif de ses performances.

APPELLATION	GAMME FREQUENCE	CHARGE STATIQUE PERMANENTE EN T/m² et N/m²	SURCHARGE EXCEPTIONNELLE EN T/m² et N/m²	COMPRESSION SET EN %	FACTEUR DE PERTE MECANIQUE SU	FLUAGE SOUS 10 ANS EN %
NB	dés 5Hz	7,5 / 0,075	200 / 2	< 5	0,07	< 3
NC	dés 5HZ	5 / 0,15	200 / 2	< 5	0,07	< 3
ND	dés 5HZ	35 / 0,35	300 / 2	< 5	0,08	< 3
NE	dés 5Hz	75 / 0,15	500 / 5	< 5	0,09	< 3
NF	dés 5Hz	150 /1,5	1000 / 10	< 5	0,1	< 3
HRB3000	dés 5HZ	300 / 3	1000 / 10	< 5	0,07	< 3
HRB6000	dés 5Hz	600 / 6	1800 / 18	< 5	0,07	< 3
HRB12000	dés 5Hz	1200 / 12	2400 / 24	< 5	0,08	< 3

LE SYLODAMP®

Il y a le SYLODAMP® se comporte uniquement comme un amortisseur de choc ; il n’est donc pas un produit de filtration, mais une butée de choc.

Voir ci-dessous le tableau récapitulatif de ses performances.

Appellation	CHARGE STATIQUE PERMANENTE EN T/m² et N/m²	SURCHARGE EXCEPTIONNELLE EN T/m² et N/m²	Compression set en %	Facteur de perte mecanique (SU)	Fluage sous 10ans en %
SP10	0,5 / 0,005	25 / 0,25	<3	0,61	< 3
SP30	1,2 / 0,012	50 / 0,5	< 5	0,48	< 3
SP100	5 / 0,05	200 / 2	< 5	0,47	< 3
SP300	15 / 0,15	300 / 3	< 5	0,47	< 3
SP500	25 / 0,25	350 / 3,5	< 5	0,46	< 3
SP1000	50 / 0,5	500 / 5	< 5	0,46	< 3

LA GAMME DE PRODUITS ACOUSTIQUES PROPOSÉS PAR SODECOUPE PEUT SE RÉPARTIR EN TROIS FAMILLES :

VOIR FICHES TECHNIQUES CI DESSOUS:

1 ER FAMILLE : GAMME SYLOMER / SYLODYN / SYLODAMP : voir fiche technique ci dessus accessible à partir des tableaux de présentations des gammes

2 ND FAMILLE : Gamme ressort ISOTOP de chez GETZNER distributeur France

3 EME FAMILLE : MATERIAUX ACOUSTIQUES AERIENS : voir fiche technique ci dessous "MASSE LOURDE 5K/M²" "LIEGE AG 11512D" "LIEGE EXPANSE "AGGLO PUR D160" "RESILIANT EPDM SBR"
